Modul kamery Raspberry Pi6



Ako kľúčový rozširujúci komponent v ekosystéme Raspberry Pi je kamerový modul Raspberry Pi široko používaný v inteligentných domácnostiach, strojovom videní, monitorovaní bezpečnosti, výskume vzdelávania a ďalších scenároch, a to vďaka svojej kompaktnej veľkosti, štandardizovanému rozhraniu (väčšinou rozhranie MIPI), silnej hardvérovej a softvérovej kompatibilite (kompatibilné s celým radom základných dosiek Raspberry Pi) a vysokej nákladovej{0}}efektívnosti. Jeho modulárny dizajn znižuje prah vývoja a umožňuje používateľom rýchlo zostavovať systémy na získavanie obrazu podľa svojich potrieb. Okrem toho podporuje vývoj v bežných programovacích jazykoch, ako je Python, čo ponúka výnimočnú flexibilitu.

Všetky štyri odporúčané kamerové moduly (vybavené snímačmi OmniVision OV5647, OV5640, Sony IMX219 a Sony IMX708) majú spoločné výhody pre adaptáciu Raspberry Pi: Po prvé, využívajú rozhranie MIPI 2Lane, ktoré sa bezproblémovo pripája k rozhraniu CSI Raspberry Pi bez zložitého ladenia{6}}}a ladenia. Po druhé, sú vyrábané pomocou procesov SMT (Surface Mount Technology) a AA (Active Alignment), ktoré zaisťujú presné zarovnanie medzi objektívom a snímačom pre vysokú stabilitu obrazu. Po tretie, podporujú rozlíšenie 1080P a vyššie spolu s maximálnou snímkovou frekvenciou 30 FPS, čím spĺňajú potreby{11}snímania obrázkov v reálnom čase vo väčšine scenárov. Navyše, ich spotreba energie je kompatibilná s charakteristikami nízkej spotreby energie Raspberry Pi{13}, vďaka čomu sú vhodné na dlhodobú-prevádzku.

Z pohľadu praktických aplikačných scenárov má každý zo štyroch modulov výrazné hlavné výhody a možno ich cielene odporučiť:

SF3V5647BY: Vhodné pre potreby scenára s nízkymi{0}}pevnými nákladmi{1}:

Ako základný- 5MP modul vybavený snímačom OmniVision OV5647 CMOS, jeho kombinácia 90-stupňového širokého zorného poľa a clony F2,4 poskytuje vynikajúci výkon v scenároch vyžadujúcich široké pokrytie, ako je napríklad panoramatické monitorovanie v interiéri a interaktívne nahrávanie výučby pre viac osôb-. Aj keď jeho dizajn manuálneho zaostrovania vyžaduje počiatočné ladenie, zachováva si dlhodobo-stabilnú jasnosť v pevných pozíciách (napr. monitorovanie stavu zariadenia, monitorovanie políc). Vďaka nízkej cene je ideálny pre{11}}rozpočtovo obmedzené ľahké projekty (napr. postupy pri výrobe kampusov, jednoduché bezpečnostné systémy).

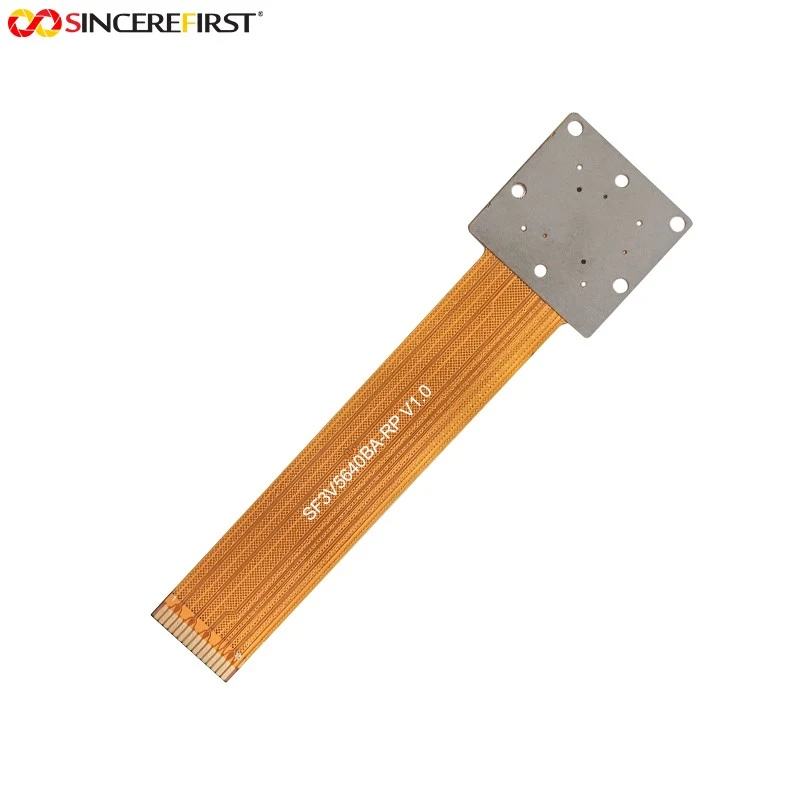

SF3V5640BA-RP: Zamerané na dynamické scenáre a požiadavky na nízke{0}}skreslenie:

Funkcia automatického zaostrovania, spárovaná so snímačom OmniVision OV5640 CSI, umožňuje rýchlu odozvu na pohybujúce sa ciele, vďaka čomu je obzvlášť vhodná pre scenáre, ako je zaznamenávanie aktivity domácich zvierat a dynamické monitorovanie výrobnej linky, pričom sa redukujú manuálne zásahy. Mimoriadne-nízke skreslenie < -1 % je nenahraditeľné v scenároch vyžadujúcich vysokú geometrickú presnosť obrázkov, ako je skenovanie dokumentov a meranie veľkosti objektu, čím sa eliminuje problém s dodatočnou- korekciou obrázka. V kombinácii s Raspberry Pi umožňuje rýchlu implementáciu integrovaného pracovného postupu „zachytenia-analýzy rozpoznávania“.



SF3X219BA-RP: Prispôsobené na dlhé{0}}veľké vzdialenosti{1}}Definícia scenárov pozorovania:

Tento modul, ktorý je vybavený obrazovým snímačom Sony IMX219, kombinuje rozlíšenie 8 megapixelov, možnosť videa v rozlíšení 4K a 46 mm teleobjektív-premení Raspberry Pi na „stanicu na pozorovanie na veľké{5}}diaľky“. Jeho úzke zorné pole s uhlopriečkou 5,65 stupňa jasne zachytáva vzdialené detaily, vďaka čomu je vhodný na pozorovanie divokej zveri, vzdialenú kontrolu priemyselných zariadení a astrofotografiu pre nadšencov astronómie. Režim automatického/manuálneho dvojitého-zaostrovania ďalej zvyšuje flexibilitu: môže sa rýchlo zamerať na pohyblivé ciele alebo zachovať pevnú ohniskovú vzdialenosť pre{10}}vysoko presné monitorovanie (napr. čítanie údajov zo vzdialených metrov).

SF4V708BA-RP: Navrhnuté pre profesionálne potreby vysokej kvality obrazu a širokého zorného poľa:

Tento modul je poháňaný-výkonným snímačom Sony IMX708 CMOS a ponúka rozlíšenie 12 MP, podporu videa 4K a veľký 1/2,43-palcový snímač. Táto konfigurácia poskytuje výrazne lepšiu kvalitu zobrazenia pri slabom{10}}osvetlení a širší dynamický rozsah v porovnaní s ostatnými tromi modulmi, vďaka čomu je ideálna pre scenáre vyžadujúce vysokú kvalitu obrazu (napr. obrazovky produktov s vysokým{12}}rozlíšením, nočné bezpečnostné monitorovanie). Jeho ultra-široké 120-stupňové uhlopriečky zorného poľa pokrýva takmer celé scény, čím eliminuje potrebu spájania viacerých zariadení{16}}a znižuje náklady na nasadenie v scenároch, ako je monitorovanie veľkých konferenčných miestností a dohľad nad vonkajším prostredím. Funkcia automatického zaostrovania tiež umožňuje snímanie na blízko{19}}(napr. rozpoznávanie objektov na pracovnej ploche) aj snímanie na veľké vzdialenosti, čím zaisťuje výnimočnú všestrannosť.
